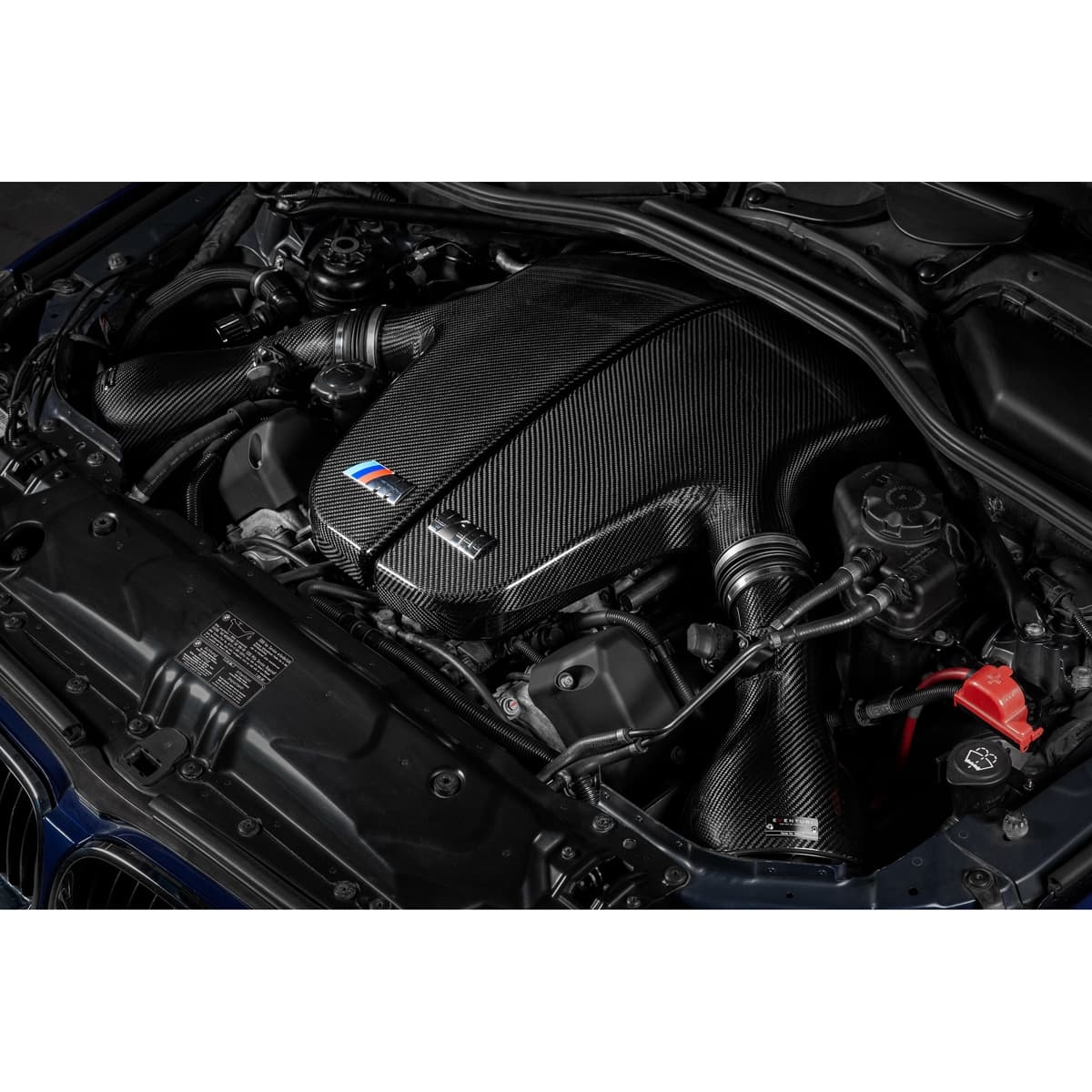

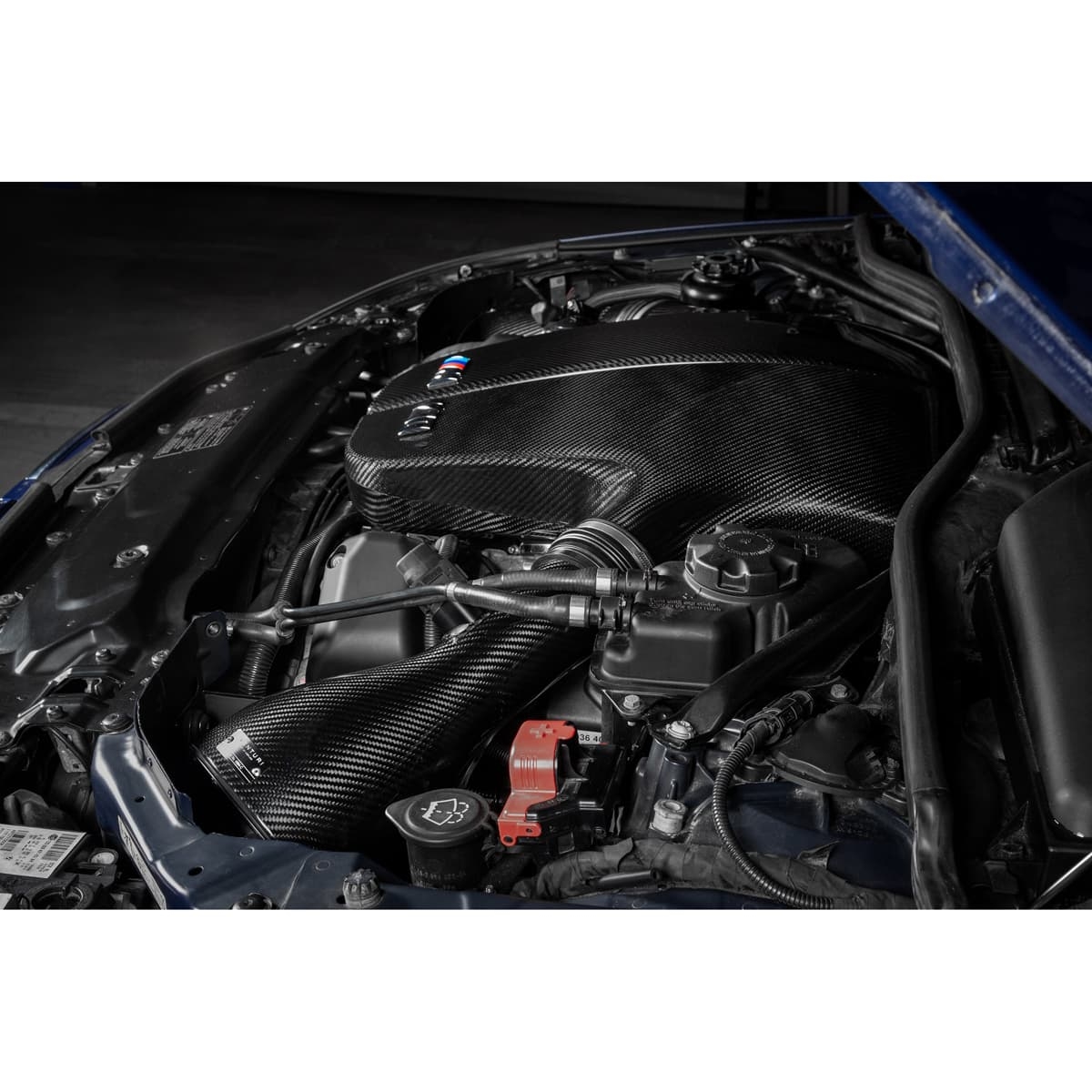

Eventuri Black Carbon Intake BMW E6X M5/M6 Version 2

BMW E60 M5 / E63 M6

Eventuri forskellen
S85 Eventuri-systemet bruger deres Patent Pending kulfiberhus, som giver en aerodynamisk effektiv luftstrømsvej fra filteret til MAF-røret. Ikke bare endnu et keglefilter med en varmeskjold, men et unikt design, der fremkalder Venturi-effekten. Du kan læse mere om husets design og hvordan det virker HER.

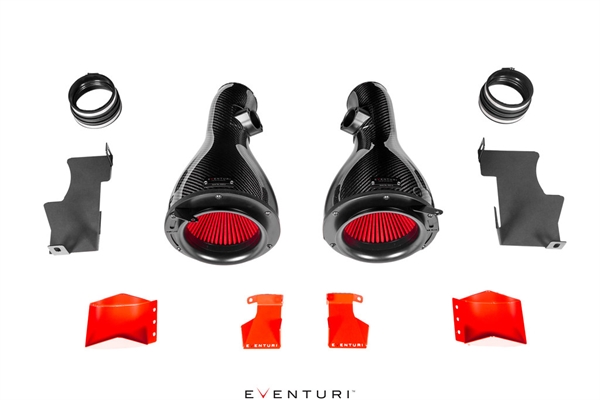

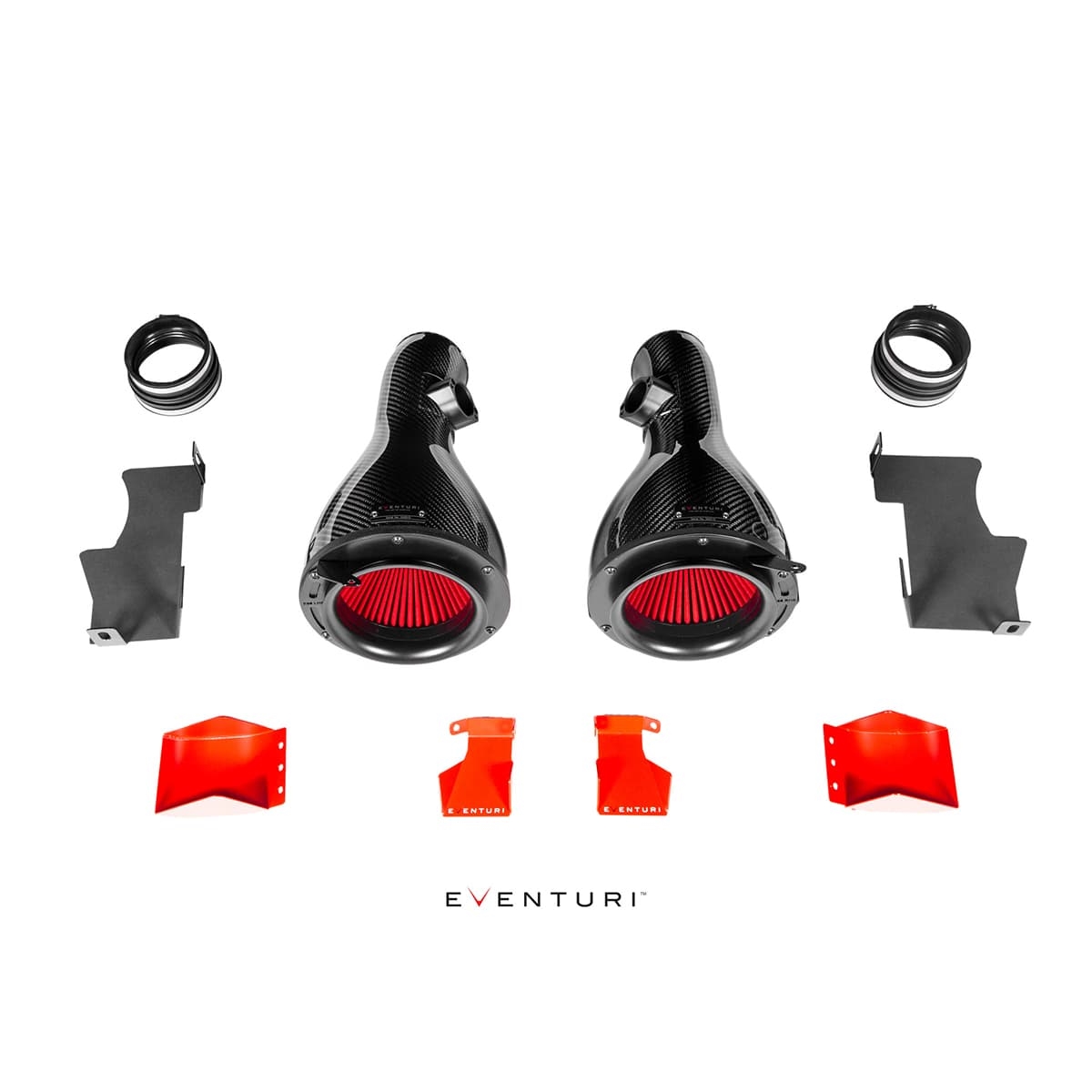

KOMPONENTER
E6X indsugningssystemet indeholder et omfattende antal kvalitetskomponenter, herunder:

• 2 x 100% Prepreg kulfiberhuse med integrerede MAF-rør
• Speciallavede højstrømsluftfiltre
• 2 x specialfremstillede EPDM koblinger
• CNC-bearbejdet sekundær luftstrøms åndingsadapter
• Aluminium indsugningshætter
• Laserskårne monteringsbeslag
• Laserskårne og neoprenforede varmeskjolde
• Belagte aluminiums luftindsugninger (scoops) øverst og nederst
• OEM-spec slangeklemmer med høj kvalitets silikonekoblinger
• OEM kvalitet anti-vibrations monteringer

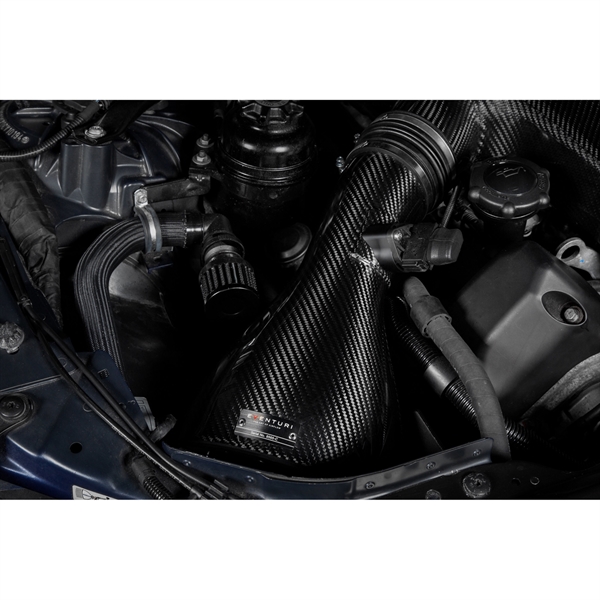

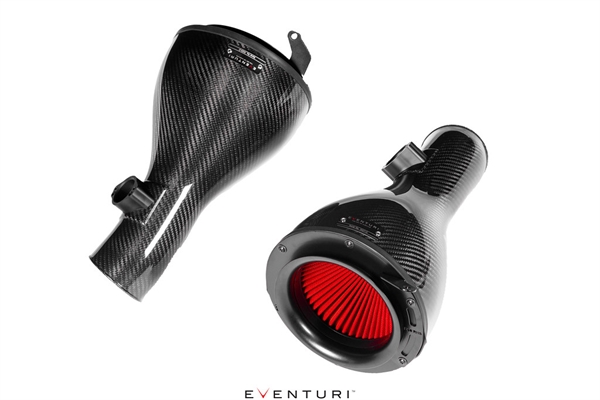

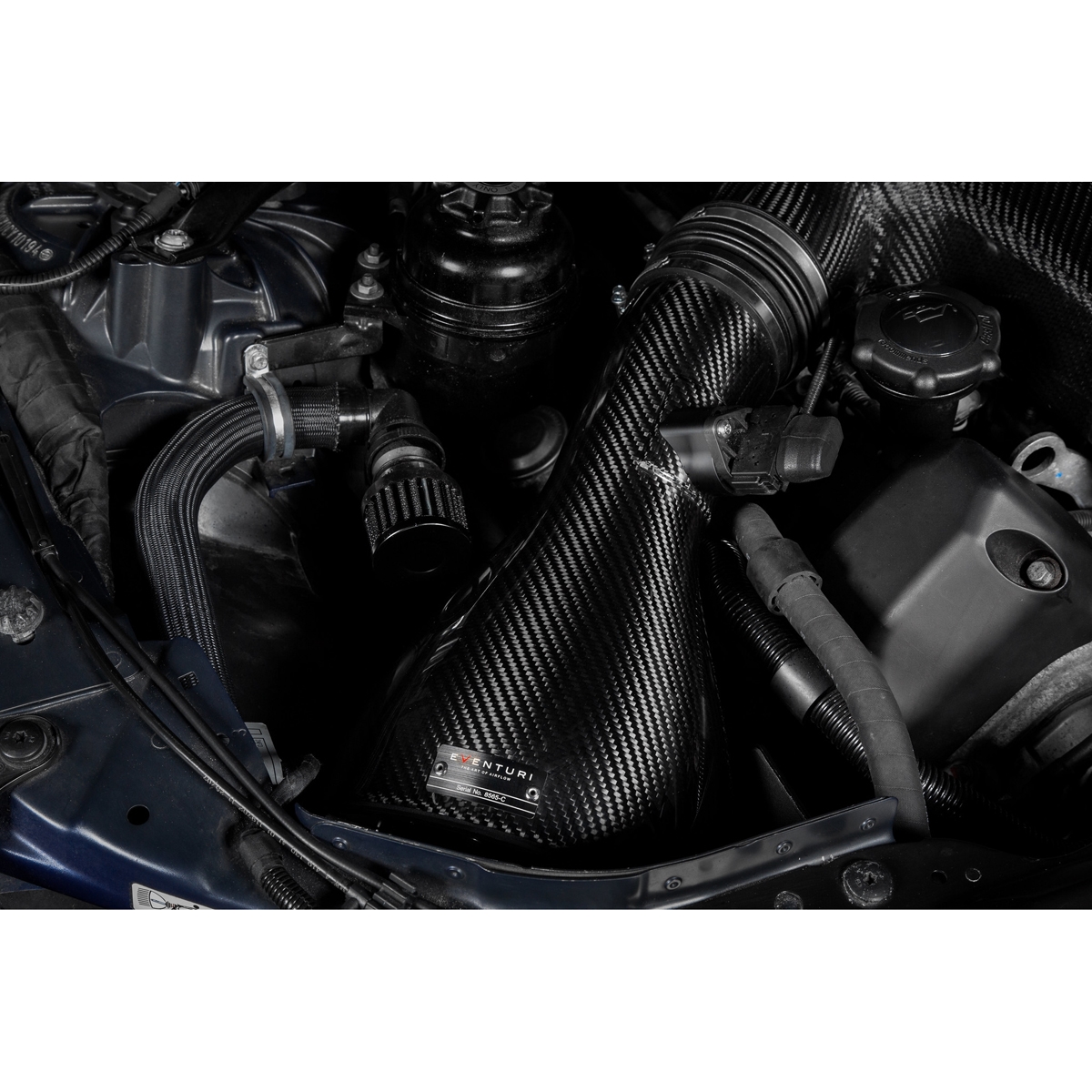

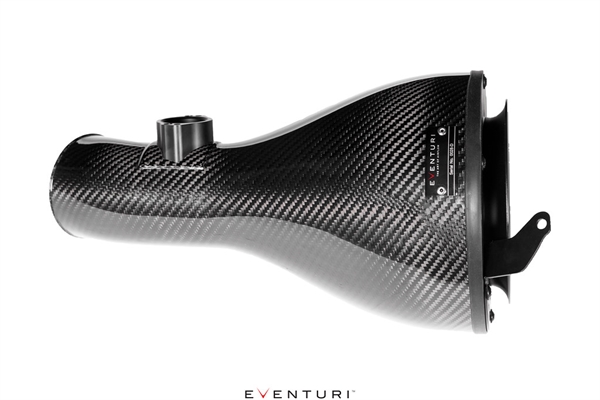

PATENTERET FILTERHUSE

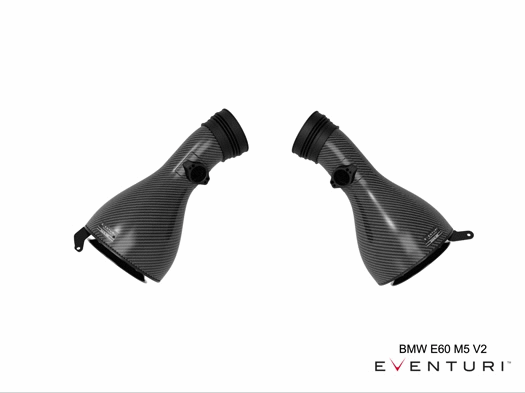

E60 M5 V2 filterhusene benytter deres patenterede Venturi-teknologi og inkorporerer samtidig MAF-rørssektionen for en sammenhængende luftstrømsvej. Kulfiberhuset omslutter de bagvendte filtre og former luften jævnt mod MAF-rørene, hvor volumen gradvist reduceres. Denne glatte reduktion i tværsnitsareal fremkalder Venturi-effekten, hvor luftstrømmen accelererer samtidig med at laminaritet bevares. Det kan tænkes som en stor velocity stack – nedenfor er et diagram, der viser sammenligningen mellem deres patenterede design og et almindeligt indsugningssystem. Flere detaljer kan læses på Teknologisiden.





SPECIALLAVET KEGLEFILTER
Det filter, Eventuri valgte til E60 M5-systemet, balancerer filtreringsområde og samlet filterhusvolumen. Ved at bruge en kortere kegle kunne Eventuri optimere husets form for bedre flow mod MAF-rørene, samtidig med at filtreringsarealet opretholdes til CFM-kravene. Filtermediet er ISO-testet for at sikre, at filtreringen lever op til OEM-standarder og er også tørt. Filteret er konstrueret med deres karakteristiske flowkegler for at understøtte Venturi-husets princip.

EPDM KOBLINGER
Da Eventuri forlængede husene mod spjældhuset, måtte Eventuri erstatte OEM's fleksible slange med deres egen version for at bevare fleksibiliteten. deres EPDM-koblinger er internt trappede ligesom OEM-versionerne for at skabe en jævn overgang mellem husene og spjældhuset.

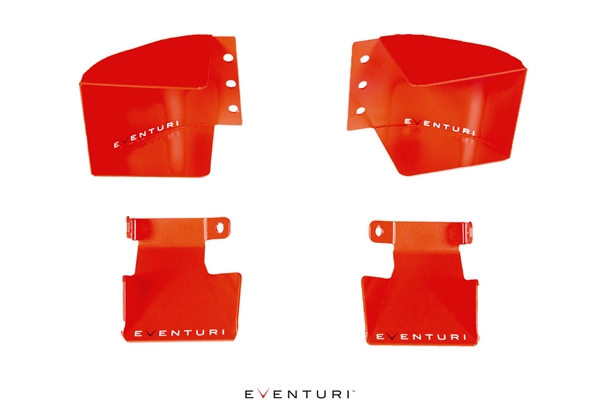

LUFTINDSUGNINGER (SCOOPS)
Laserskåret af aluminium og pulverlakeret, der er 2 scoops placeret bag de forreste næsegriller og yderligere 2 i de nederste bremsekanaler. De forreste scoops er buede for at lede omgivende luft glat ind i den originale luftkanal, som skubber den varme luft væk fra indsugningsområdet. De 2 nederste scoops leder omgivende luft direkte ind i indsugningernes åbninger.

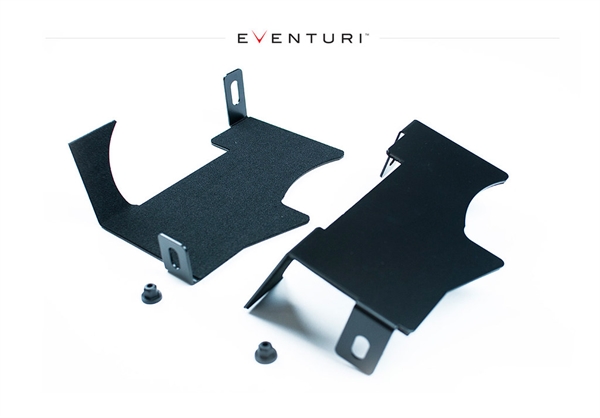

VARMESKJOLDE
Der er 2 aluminiums varmeskjolde med neoprenforing. De er placeret på motorsiden af hver indsugning og afbøjer effektivt varm luft fra radiatoren – især når blæseren aktiveres.

YDELSE

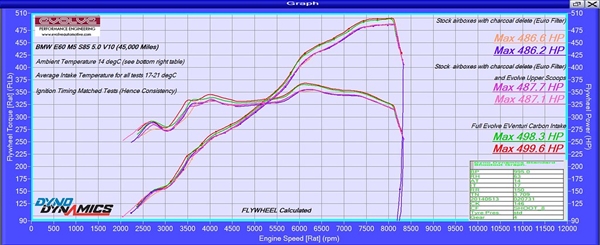

Nedenfor ses en dyno-graf, der viser sammenligningen mellem Eventuri og den originale luftbox på en standard E60 M5 med standard kortlægning. Den originale luftbox, der blev testet, er Euro-spec med kulfilterfjernelse og eurofiltre, så den er mindre restriktiv end USA-versionen. Som du kan se, er effekt og moment øget over en stor del af omdrejningstallet og ikke kun ved toppen. Dette mærkes straks på vejen, da bilen føles skarpere og mere ivrig at køre, selv i mellemtursområdet. Testen blev udført samme dag back-to-back, og temperaturerne blev overvåget for at sikre konsistens.



Dynotesten blev udført på en Dyno Dynamics DS450 dynamometer. For at sikre nøjagtige testresultater blev alle tests matchet baseret på: - Indgangslufttemperaturer via indbygget IAT-sensor i MAF via OBDII - Tændingstidspunkt matchet (tændingstidspunkt kan variere meget fra kørsel til kørsel) - Motortemperatur (kølevæske og olie) - Udstødningstemperatur - To konsistente kørsler registreret for hver af nedenstående tests Testprocedure: - Test 1 : Standard bil, standard tuning, standard indsugningssystem og eurofiltre (svarende til kulfilterfjernelse) - Test 2 : Som ovenfor plus Eventuri øvre indsugningsskærme - Test 3 : Standard bil, standard tuning, komplet Eventuri VAi kit
