Eventuri F90 M5 indsugningssystemet består af flere komponenter, der er konstrueret til et specifikt formål og fremstillet efter højeste standarder. Her er detaljerne for hver komponent og designfilosofien bag dem:

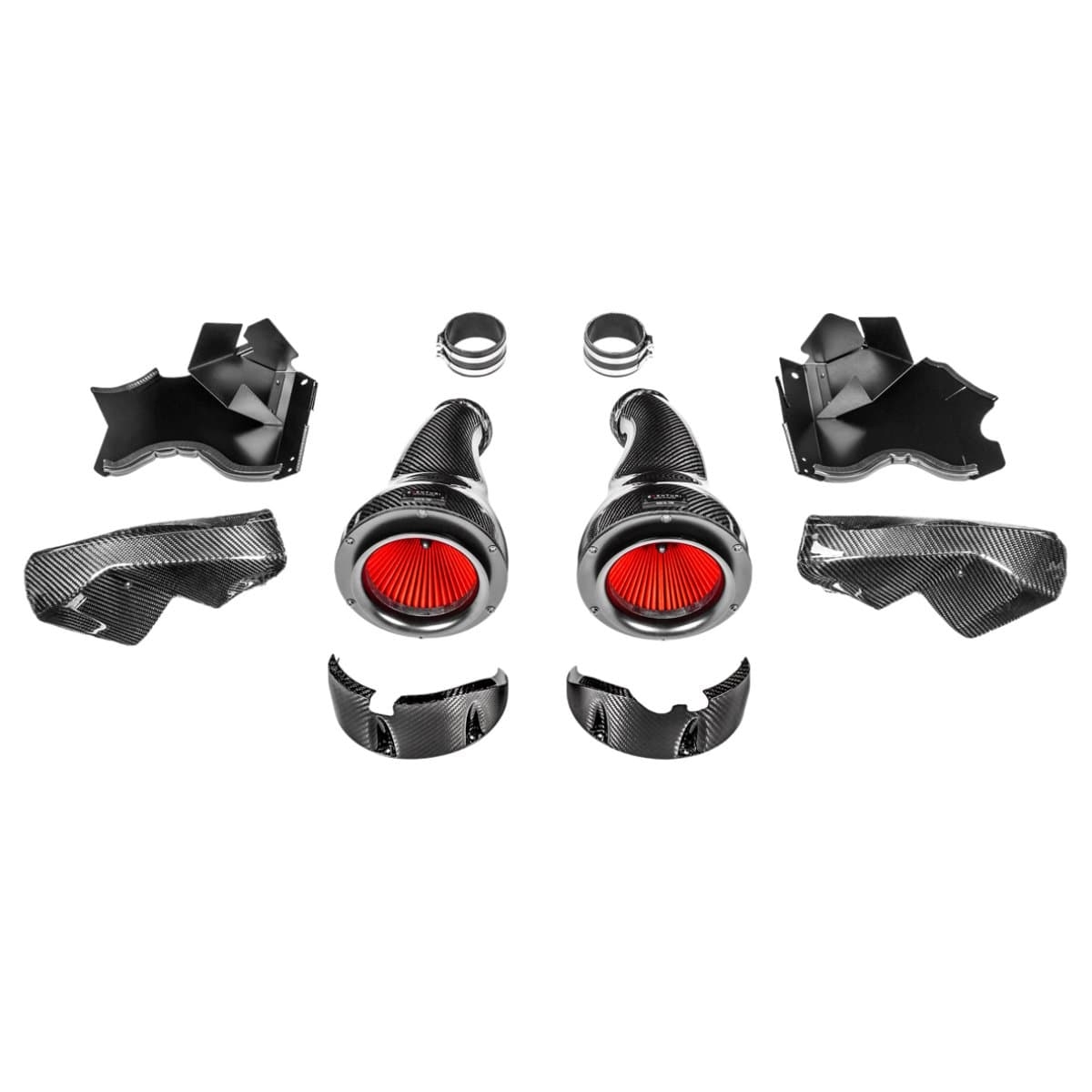

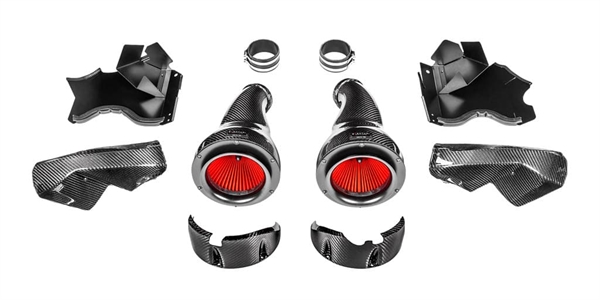

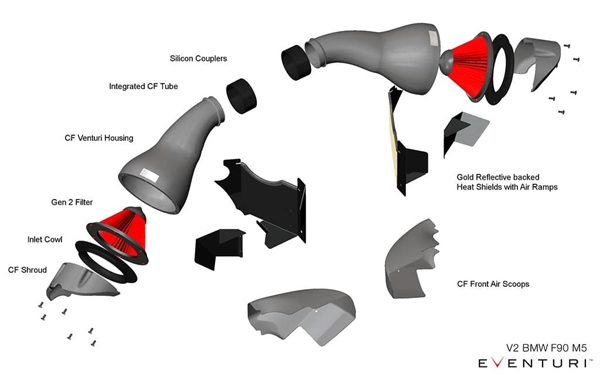

Hvert indsugningssystem består af:
-
2 x Kulfiber Venturi-huse med integrerede rør
-
2 x Specialfremstillede High Flow Generation 2-filtre
-
2 x Kulfiber-filterkapsler
-
2 x Aluminiums-indløbskegler
-
2 x Kulfiber-luftindtag (scoops)
-
2 x Laserskårne varmeskjolde foret med guldvarmereflekterende materiale
-
2 x Laserskårne luftkanaler integreret i varmeskjoldene
-
Højkvalitets silikonekoblinger og OEM-spec slangklemmer

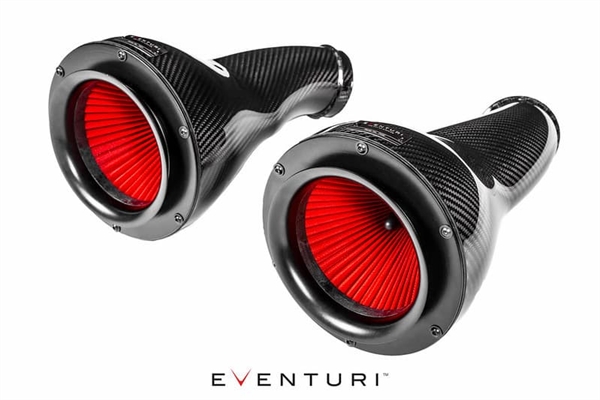

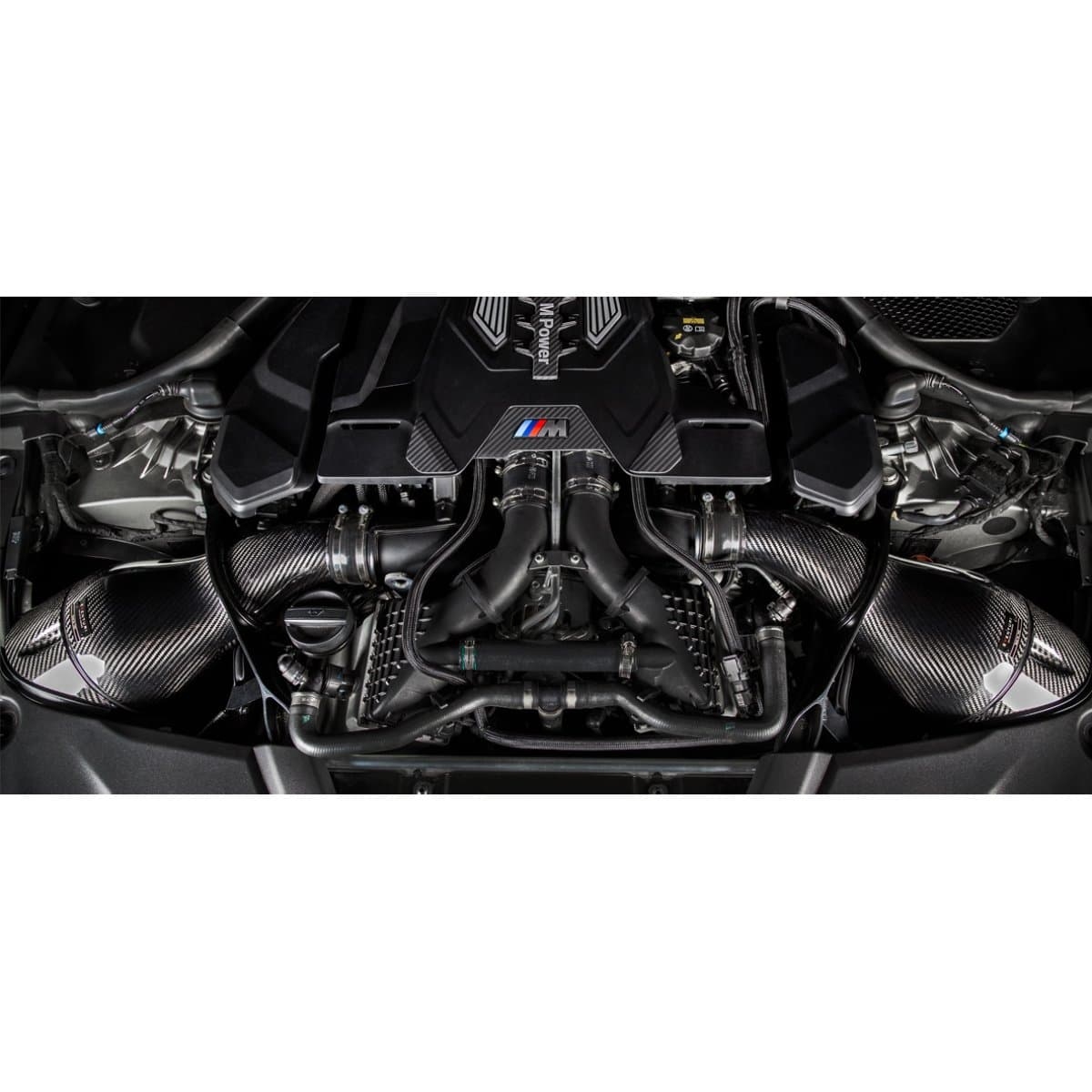

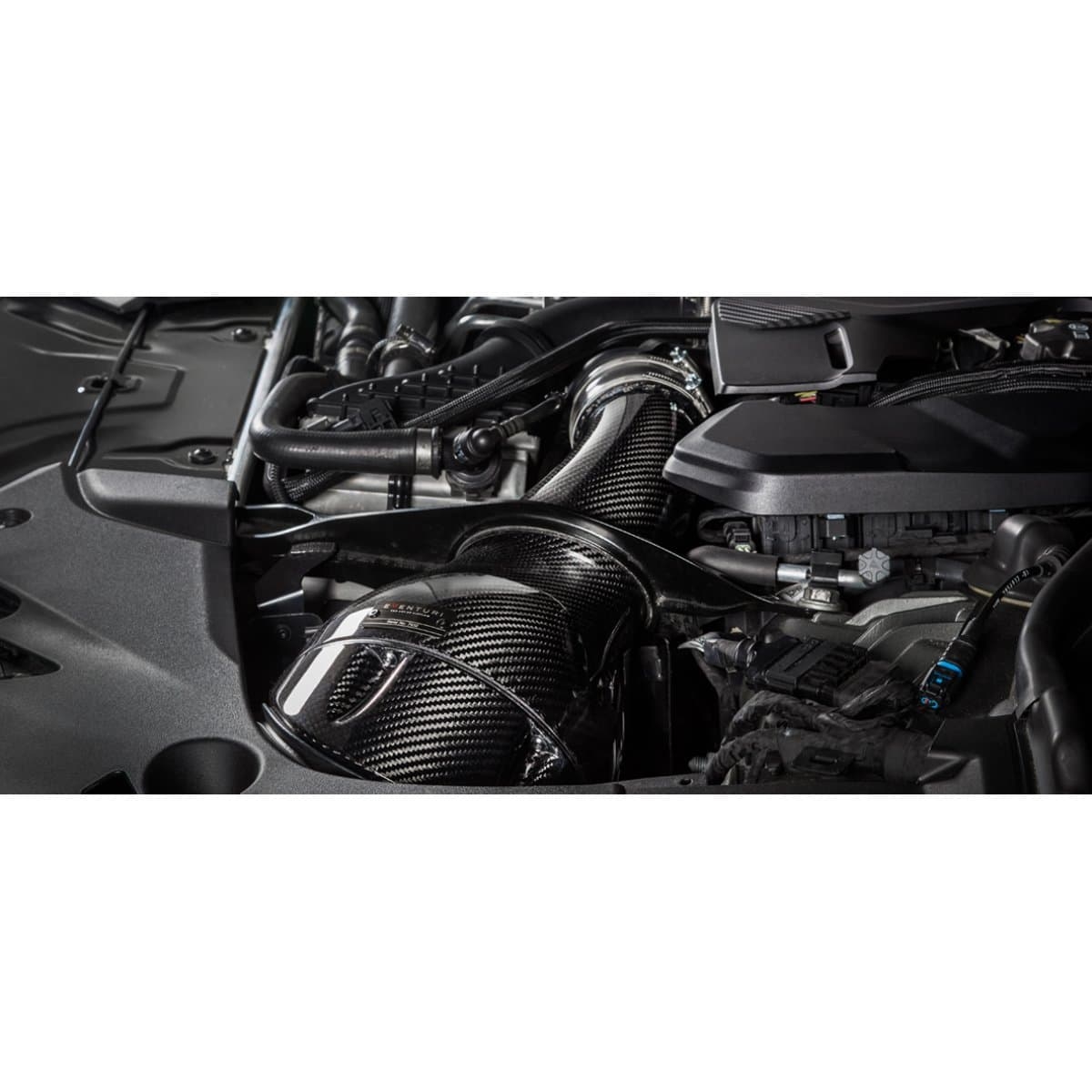

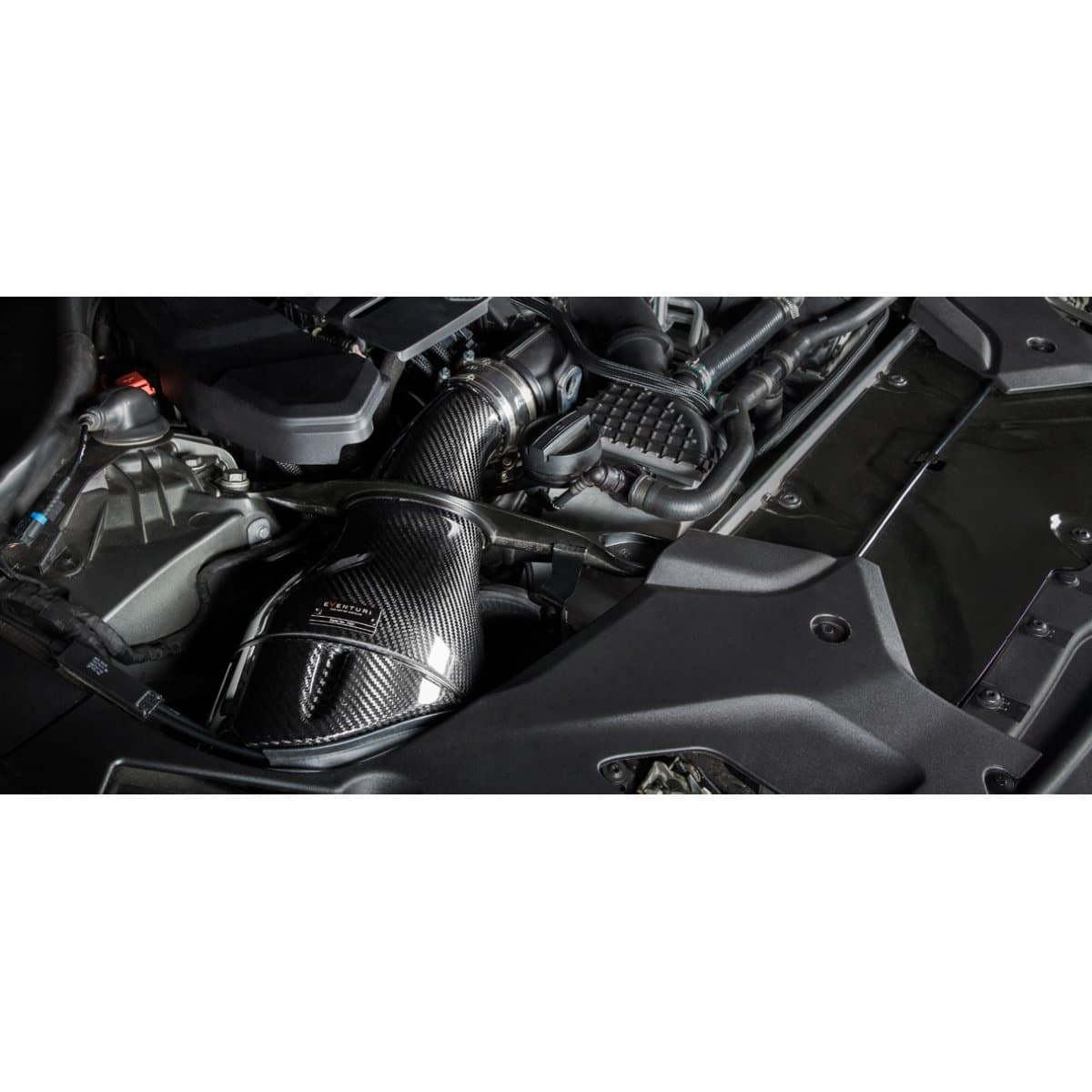

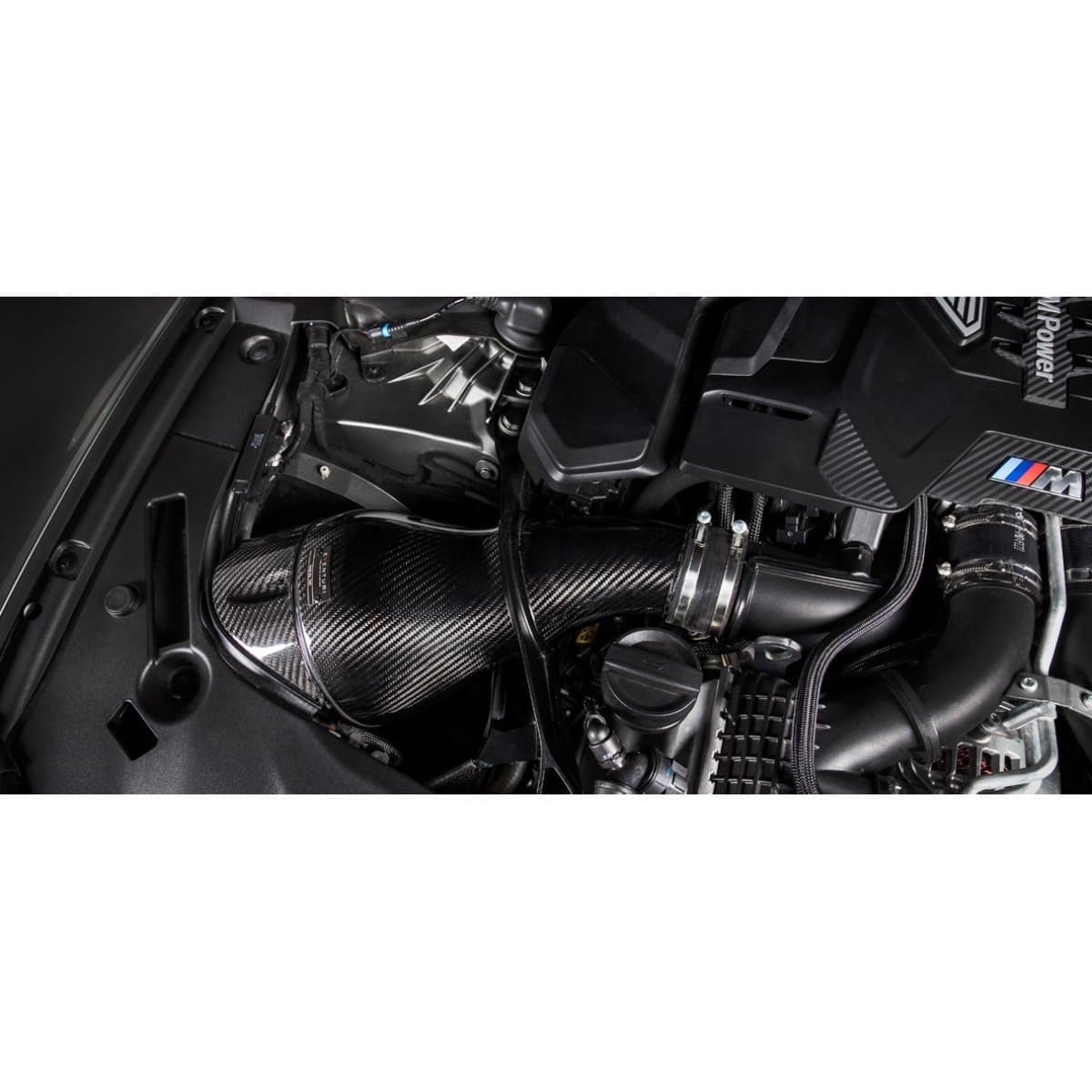

INDSUGNINGSHUSETS SAMLEDE ENHED

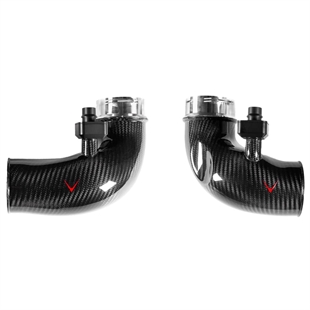

Filterhusene består af deres specialdesignede generation 2-filtre, aluminiums-indløbskegler, kulfiberskjolde, kulfiberpods og integrerede rør. Kulfiberpoddene dækker de omvendt monterede filtre og former luftstrømmen jævnt ned til de originale turboindløbsrør. Dette er en nøglefunktion i designet, hvor Eventuri har fjernet behovet for en bølgeformet gummislange mellem luftboksen og turboens indløbsrør. Filterhusene og de integrerede rør strækker sig hele vejen til de originale turborør og kan bevæge sig som én enhed med motoren gennem afstivningsbøjlerne. Resultatet er en glattere luftvej og mindre træk, hvilket betyder, at turboerne fungerer mere effektivt.
INDVENDIGT VOLUMEN
En anden vigtig designdetalje er den interne volumen i rørene, når de passerer gennem afstivningsbøjlerne. På F90 M5 skal indsugningssystemet passere gennem en oval åbning i afstivningsbøjlen på hver side før det når turboindløbene. Eventuri har formået at øge det interne volumen ved dette punkt, hvilket resulterer i mindre modstand.
-
Intern tværsnitsareal ved afstivningsbøjlen:
-
Original luftboks = 6487 mm²
-
Eventuri indsugning = 8497 mm²
PATENTERET TEKNOLOGI

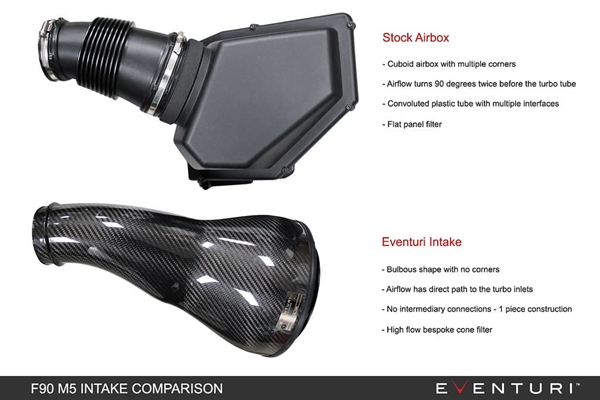

deres patenterede filterhuse har en jævn reduktion i tværsnit, som skaber Venturi-effekten, hvor luftstrømmen accelererer, mens laminære forhold opretholdes. Det fungerer som en stor hastighedsstak. Diagrammet herunder sammenligner deres design med et standard indsugningssystem.

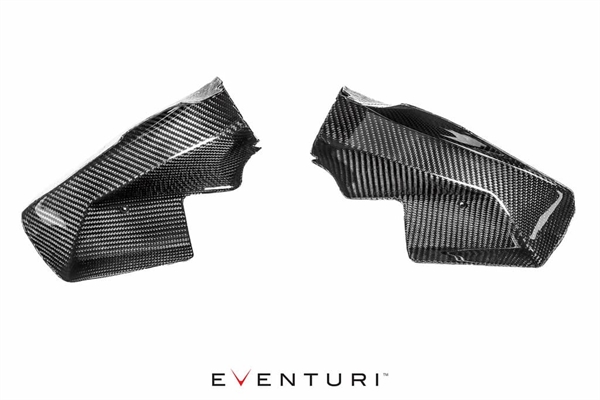

KULFIBERSKJOLDE
Disse kulfiberskjolde er en ny tilføjelse og forsegler åbningerne foran filterhusene fra motorrummet, samtidig med at luft stadig kan komme ind fra front-scoopsene. De følger designets kurver og går helt ud til inderhjulkasserne, hvor en gummitætning tillader bevægelse med motoren.

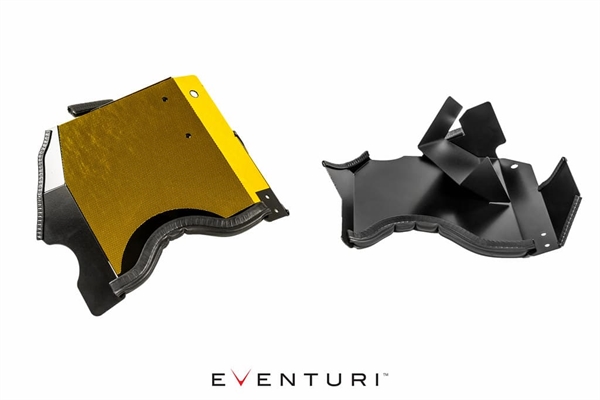

VARMESKJOLDE OG LUFTKANALER
Filterhusene hviler på disse laserskårne skjolde med guldbelægning, som beskytter mod strålevarme. Skjoldene fastgøres til chassiset og danner et kammer, hvor luften ledes til filtrene via integrerede luftkanaler.

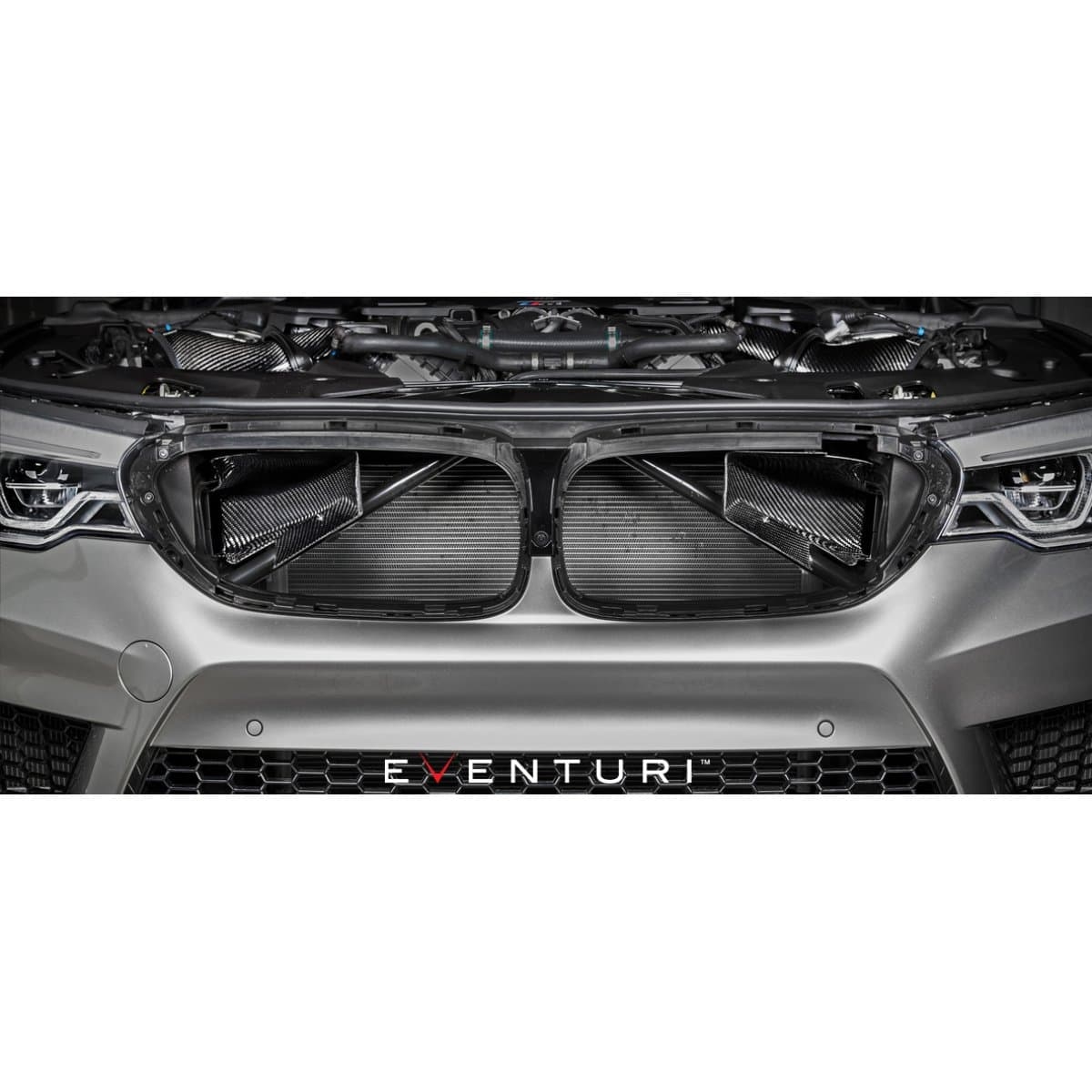

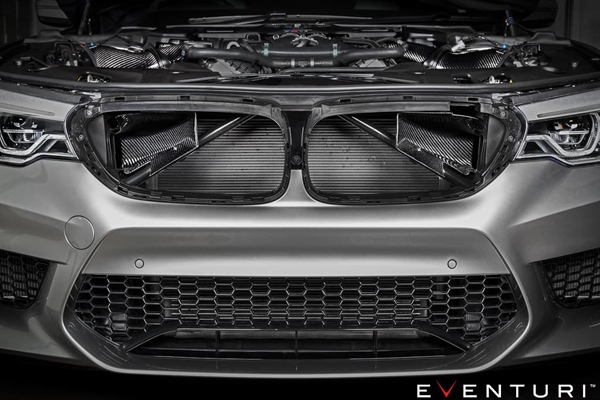

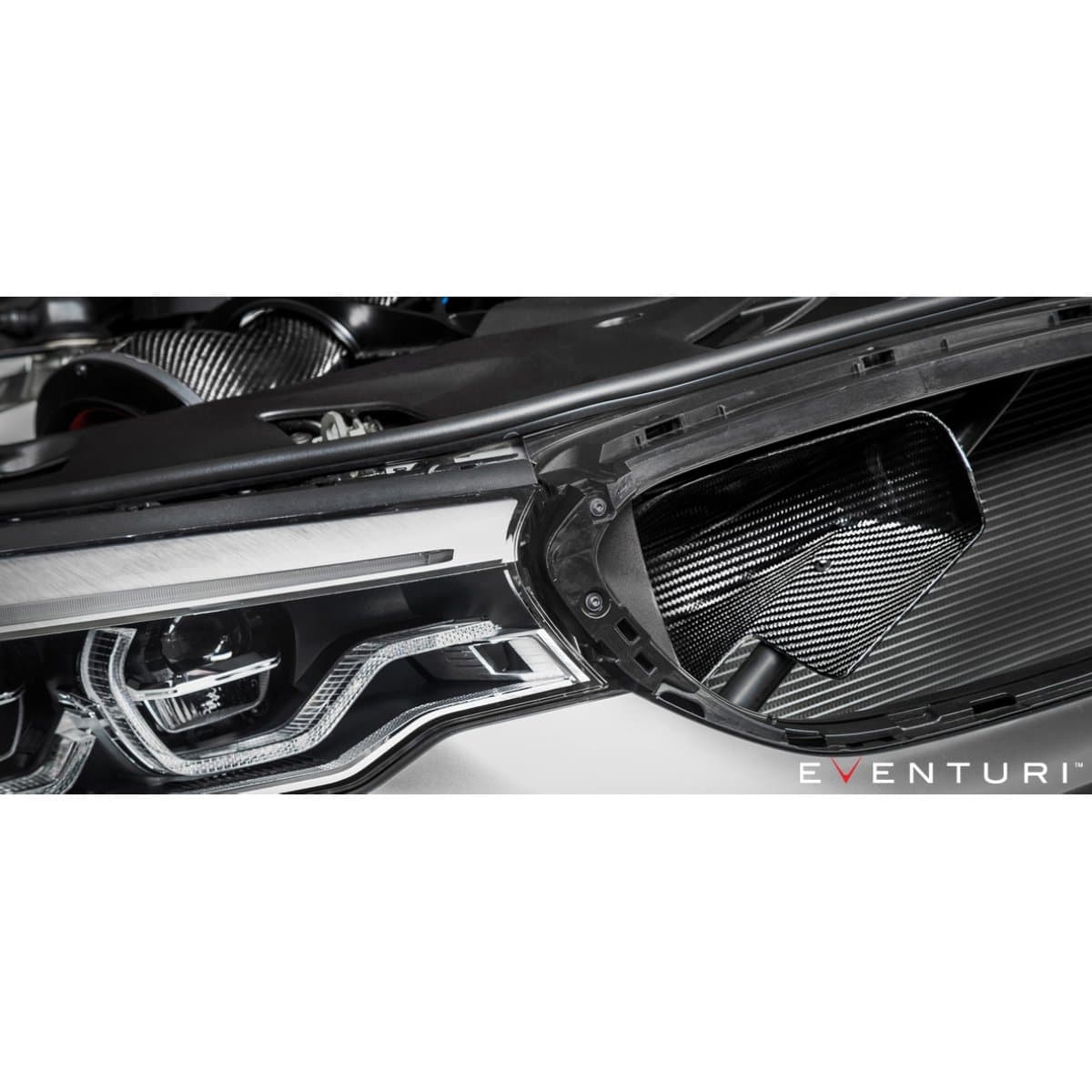

FRONT SCOOPS

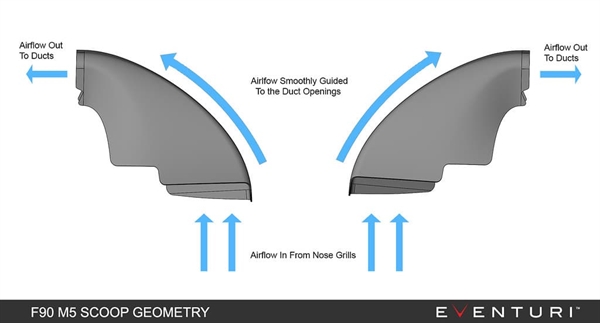

De sidste kulfiberkomponenter er front-scoopsene, som er essentielle for at lede kold luft til filtrene. I modsætning til mange andre scoops, som har en flad front, er Eventuri-scoops formet efter grillens konturer og leder luften jævnt og effektivt mod indgangen.
At sikre kold luft til filtrene er afgørende. Blot at have varmeskjolde er ikke tilstrækkeligt, medmindre de skaber et lufttæt kammer. Kombinationen af scoops og skjolde sikrer, at luftindtaget er fyldt med omgivende kold luft og holder IAT lavt.
